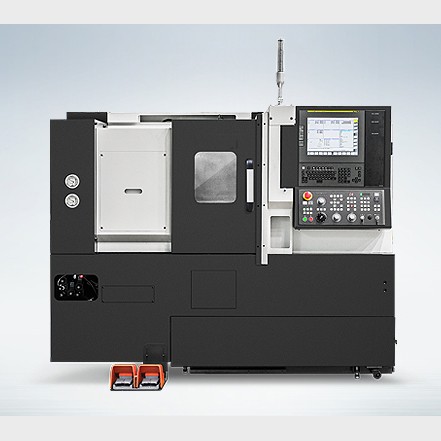

TC22A TC22LA TC22MA TC22LMA Компактные токарные центры

TC22A TC22LA TC22MA TC22LMA Компактные токарные центры

Пункт продукта：TC22A TC22LA TC22MA TC22LMA

Макс. диаметр точения: 350/300 мм

Количество инструментов:12 шт.

Размер патрона: 6''

Частота вращения шпинделя: 6,000 об/мин

Описание

Особенности

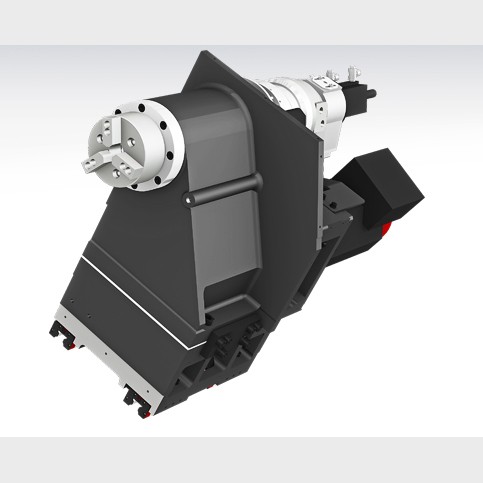

Наклонная на 30° цельная конструкция станины с высокой жесткостью
Гарантированная высокая жесткость за счет применения роликовых направляющих по всем осям (ось X/Z: 30/36 м/мин)
Повышенное удобство для пользователя за счет применения новейшего контроллера FANUC

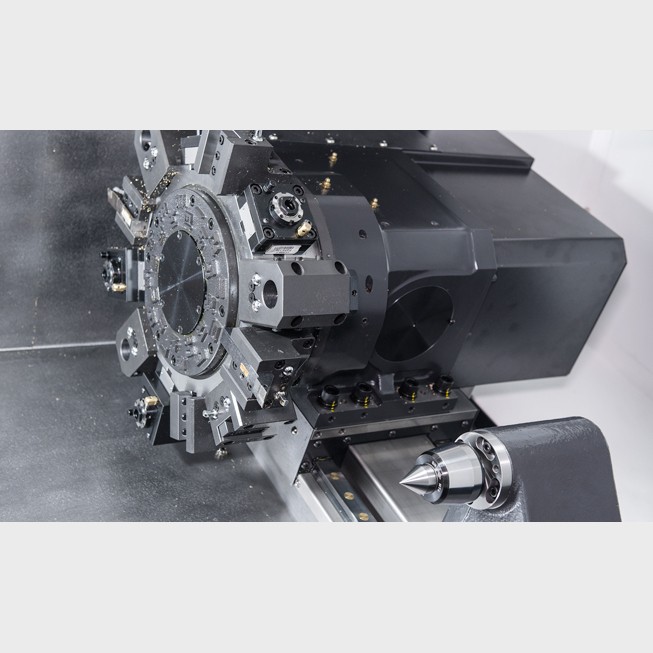

Подготовленная линейка, ориентированная на пользователя, включая длинную станину, фрезерную револьверную головку и вспомогательный шпиндель

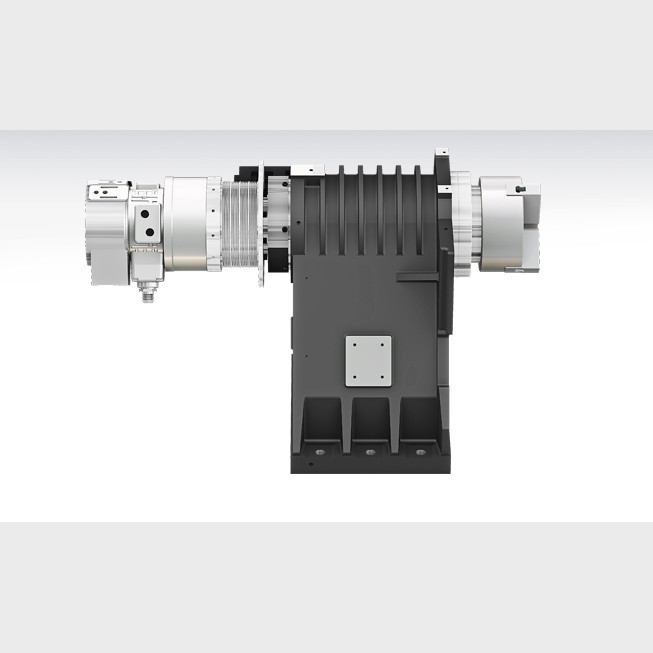

Компактная конструкция с конструкцией внутреннего двигателя (для стандартной станины)
Эргономичная конструкция для удобного доступа к патрону и инструменту

Технические характеристики

Единицы измерения: mm

Описание	Единица	TC22A	TC22LA	TC22MA	TC22LMA
Макс. диаметр поворота	mm	350	350	300	300
Макс. длина поворота	mm	340	560	309	529
Размер патрона	inch	6″	6″	6″	6″
Метод вождения	-	Пояс	Пояс	Пояс	Пояс
Скорость шпинделя	r/min	6,000	6,000	6,000	6,000
Выход шпинделя	kW	15/11	15/11	15/11	15/11
Крутящий момент шпинделя	N.m	127/70	127/70	127/70	127/70
Путешествие(X/Z)	mm	210/340	210/560	210/340	210/560
Быстрое перемещение (X/Z)	m/min	30/36	30/36	30/36	30/36
Тип слайда	-	LM	LM	LM	LM
Количество инструментов	EA	12	12	12	12
Размер инструмента	mm	25/40	25/40	20/32	20/32
Скорость фрезерного инструмента	r/min	-	-	6,000	6,000
ЧПУ	-	H/W FANUC i	H/W FANUC i	H/W FANUC i	H/W FANUC i

Технические характеристики могут быть изменены без предварительного уведомления в целях улучшения качества.
За дополнительной информацией обращайтесь к каталогу машин.
