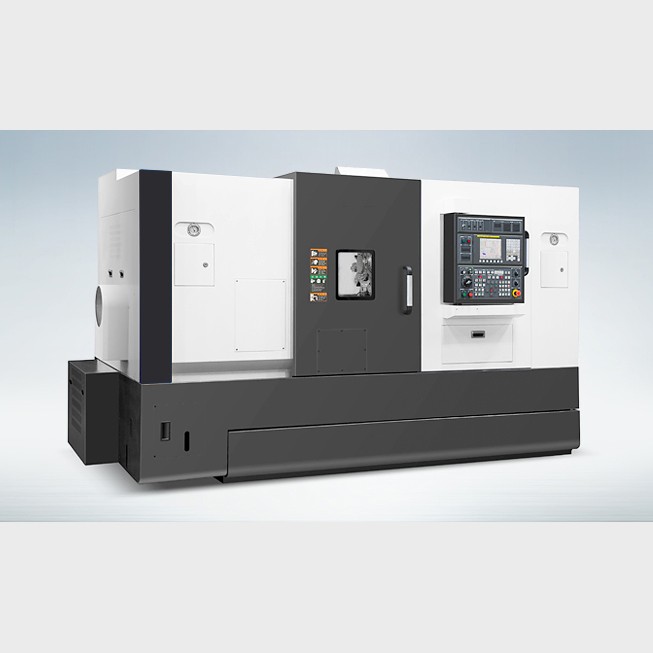

TC30LA | TC30LMA | TC30LMSA Токарные центры высокой производительности

TC30LA | TC30LMA | TC30LMSA Токарные центры высокой производительности

Пункт продукта：TC30LA | TC30LMA | TC30LMSA

Макс. диаметр точения: 500/410 мм

Количество инструментов:12 шт.

Размер патрона: 10''

Частота вращения шпинделя: 3,600/3,500 об/мин

Описание

Особенности

Прочность, обеспечиваемая за счет использования направляющей коробки All Axis
Высокоточная прямая связь и высокопрочная конструкция «все в одном»
Высокоточный метод предварительного натяжения с двумя анкерами
Минимизированная тепловая деформация в главном шпинделе

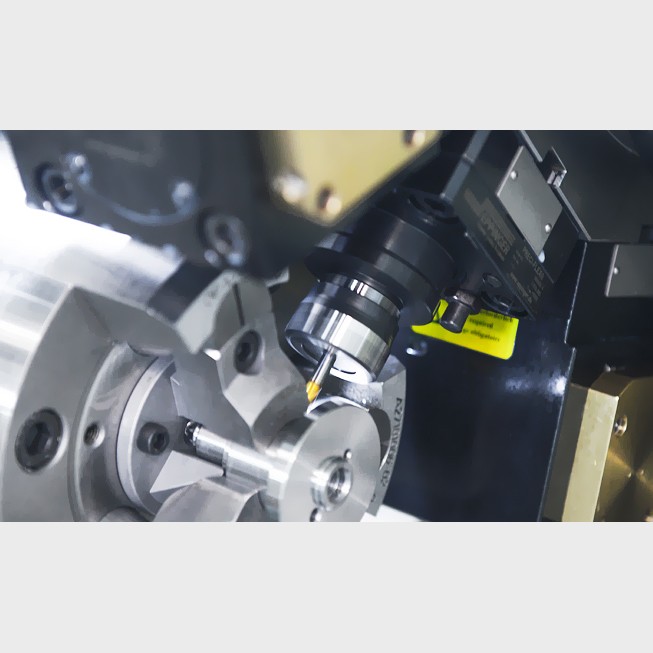

Все модели главного шпинделя безредукторного типа оснащены фрезерной револьверной головкой.
Интегрированный процесс, реализованный за счет использования 8-дюймового вспомогательного шпинделя: модели оснащены вспомогательным шпинделем

Технические характеристики

Единицы измерения: mm

Описание	Единица	TC30LA	TC30LMA	TC30LMSA
Макс. диаметр поворота	mm	500	410	410
Макс. длина поворота	mm	1320	1280	1250
Размер патрона	inch	10″	10″	Главный 10″
Размер патрона	inch	10″	10″	Подчиненный 8″

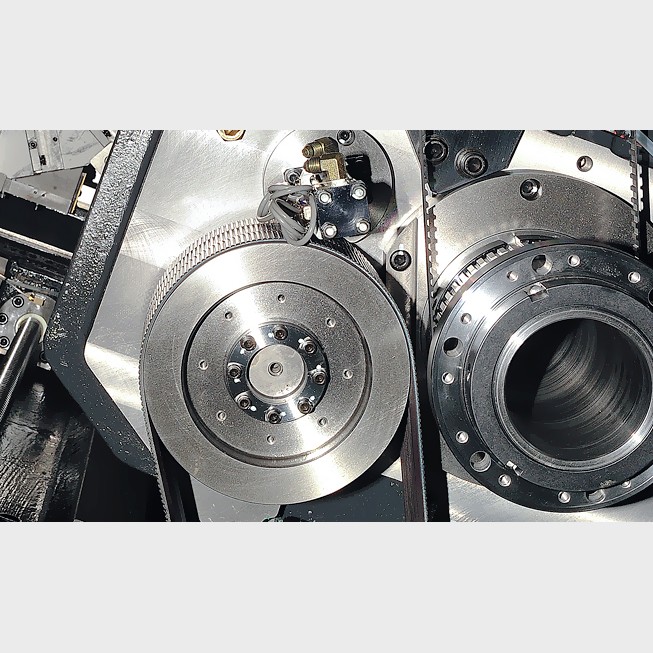

Метод вождения	-	МЕХАНИЗМ	Пояс	Пояс
Скорость шпинделя	r/min	3600	3500	3500
Выход шпинделя	kW	22/18.5	22/18.5	22/18.5
Крутящий момент шпинделя	N.m	739/622	493.4/414.9	493.4/414.9
Путешествие(X/Z)	mm	290/1,350	290/1,350	290/1,350/1,200
Быстрое перемещение (X/Z)	m/min	20/24	20/24	20/24/20
Тип слайда	-	BOX	BOX	BOX
Количество инструментов	EA	12	12	12
Размер инструмента	mm	25/50	25/50	25/50
Скорость фрезерного инструмента	r/min	-	4000	4000
ЧПУ	-	H/W FANUC i	H/W FANUC i	F32i

Технические характеристики могут быть изменены без предварительного уведомления в целях улучшения качества.
За дополнительной информацией обращайтесь к каталогу машин.
